产品简介
产品介绍
人工智能已成为自驾车 (Autonomous Vehicle Technologies) 技术中不可或缺的关键核心。 ATC 3560-IP7-NXAI4CR 搭载高效能的 NVIDIA Jetson Orin™ NX SoM，仅需要25W的低功耗情况下，可提供高达 100 TOPS 的 AI 推论 (AI Inference) 效能。非常适合应用于 AI 赋能IoT Gateway、OHV边缘AI辨识、AI 交通号志控制，以及工厂自动化／机器视觉 (Machine Vision) 等应用，能显著提升生产力并有效降低总体拥有成本 (TCO)。

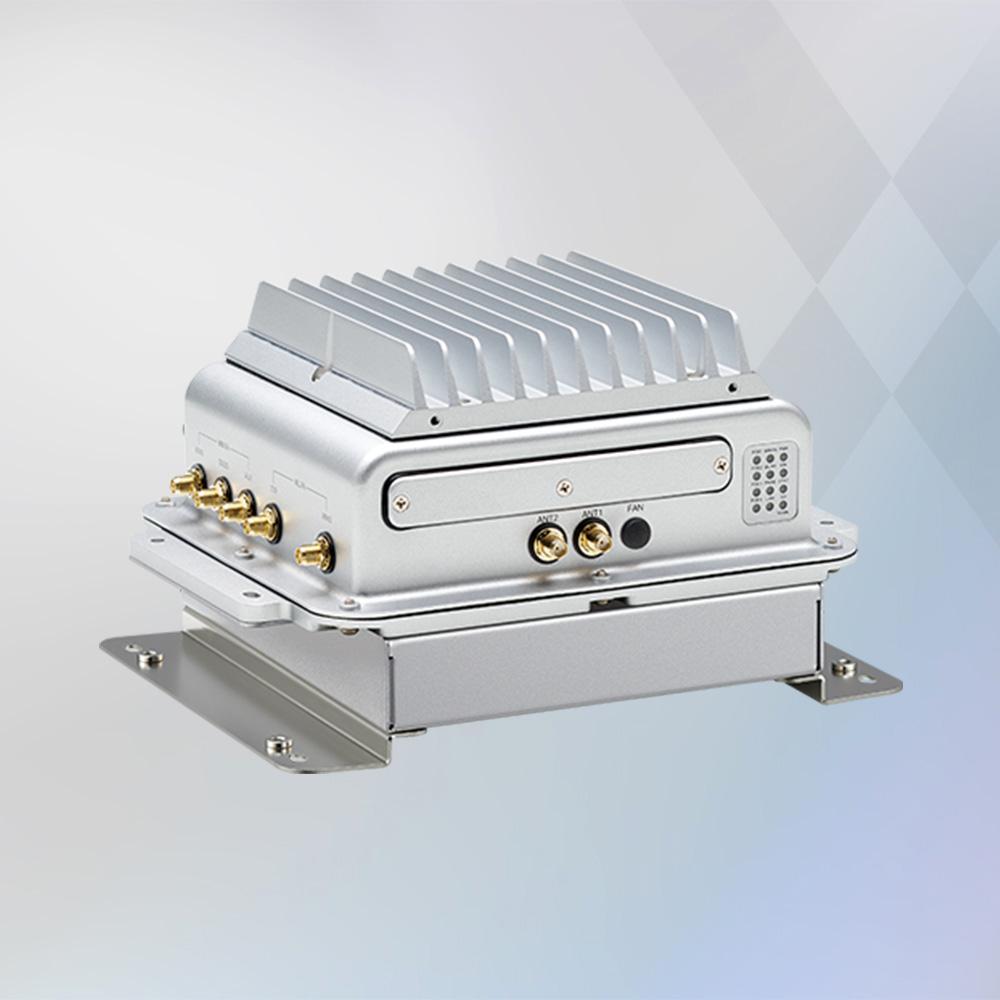

ATC 3560-IP7-NXAI4CR 是一款无风扇、轻巧并具备 IP67认证的车载计算机。它配备了支持引擎启动控制(IGN)的 24V 轨道式直流电源输入 (DC 24V)，以及四组 PoE+ 埠，用于部署 IP 摄影机，支持高达 4K@30Hz / 1080P@60Hz 的影像传输。此外，ATC 3560-IP7-NXAI4CR 设计了丰富多样的IO接口，例如 USB 3.2、隔离式 CAN Bus、RS-232、Console、DI/DO、OTG，以及 HDMI®，以便连接各式设备或传感器。
可透过 5G NR、Wi-Fi 5 / 6 等扩充模块，ATC 3560-IP7-NXAI4CR 便能透过云端服务供货商 (CSP) 进一步强化 AI 推论 能力。为了应对恶劣环境，ATC 3560-IP7-NXAI4CR 可在 -35°C 至 70°C 的宽温范围内稳定运作，并符合 MIL-STD-810G 军规标准，具备优异的抗震与耐冲击能力。同时通过了 CE / FCC Class A、UKCA，以及 EN 50155 等认证。
规格
-
中央处理器6-core Arm® Cortex®-A78AE v8.2 64-bit
8-core Arm® Cortex®-A78AE v8.2 64-bit -
内存8GB 128-bit LPDDR5 102.4GB/s
16GB 128-bit LPDDR5 102GB/s, 3200MHz in frequency -
显示芯片1024-core NVIDIA® Ampere architecture with 32 Tensor Cores
-
储存装置接口1 x M.2 Key M 2280/3080 PCIe 3.0 x4 NVMe SSD, 128GB in default
-
显示面板连接插座1 x HDMI® 2.0a/b, up to 3840x2160@60Hz
-
局域网络端口4 x 1GbE M12 X-coded PoE+ connector
-
串行端口1 x RS-232 (Tx, Rx, CTS, RTS)
1 x RS-232 (Tx, Rx)
1 x Console port (Tx, Rx)
RS-232 working voltage ± 9V, baud rate up to 115.2kb/s
Connector: MULTI port (M12 A-coded) -
USB 接口2 x USB 3.2, Type-A
-5V@900mA each
-up to 5Gbit/s link speed & compliance with USB 2.0 (LS/FS/HS link speed)
1 x OTG Micro-USB, 2 x USB 2.0 wafer-type (reserved) -
数字输入/输出4-Bit input
-Source: DC 9V~36V (12V@0.6mA/24V@1.2mA)
-External: DC 0V~33V pull-high, high-level, DC 3.3V~33V; low-level, DC 0V~2V
4-Bit output
-Source: DC 9V~36V (nominal 35mA@24V)
-External: DC 5V~27V pull-high, sink current w/ 220mA for each bit, 500mA max (@25C)
Source or external can be selected by software (default: source type) -
控制器局域网络1 x CAN 2.0A/2.0B
-
M.2 界面1 x M.2 Key M 2280/3080 PCIe 3.0 x4
1 x M.2 Key B 3042/3052 (USB 3.2) with 2 x micro-SIM slot -
PCIe 界面1 x Full-size Mini PCIe slot (PCIe 4.0 + USB 2.0)
-
电源供应DC 24V for rail
-
尺寸213mm (W) x 167mm (D) x 122.8mm (H) (w/ mount bracket)
-
重量3.2kg
-
操作系统NEXCOM Aided Linux (NAL) w/ Jetpack 6.2 integrated
-NEXCOM custom functions (GNSS, 5G NR, 6-axis sensor, MCU control)
-Ubuntu 22.04@Kernel 5.15 -
工作环境Operating temperature: EN 50155, class OT3 (-35°C~70°C), 85°C for 10 minutes (w/ 30W PoE)
Storage temperature: -40°C~85°C
Relative humidity: 10%~95% (non-condensing) -
安规认证CE approval, FCC Class A, UKCA
EN 50155 Class OT3 -
全球导航卫星系统u-blox NEO-M9N GNSS module for GPS/GLONASS/QZSS/Galileo/Beidou
Optional DR (dead reckoning) function, NEO-M9V -
无线广域网2 x micro-SIM slot
